Bandeja Escalera Estándar
Características
 |
 |
Tramo 2 metros | Tramo 3 metros | Tramo intermedio | |
| 100x60x1,2 | 100 | 60 | E10602 | E10603 | ETI1060 |
| 150x60x1,2 | 150 | 60 | E15602 | E15603 | ETI1560 |
| 200x60x1,2 | 200 | 60 | E20602 | E20603 | ETI2060 |
| 250x60x1,2 | 250 | 60 | E25602 | E25603 | ETI2560 |
| 300x60x1,2 | 300 | 60 | E30602 | E30603 | ETI3060 |
| 400x60x1,2 | 400 | 60 | E40602 | E40603 | ETI4060 |
| 500x60x1,2 | 500 | 60 | E50602 | E50603 | ETI5060 |
| 600x60x1,2 | 600 | 60 | E60602 | E60603 | ETI6060 |
Acabados
| PreGalvanizado | Galvanizado Caliente | Inoxidable 304 | Inoxidable 316 |
| PG | GC | I4 | I6 |
Accesorios
| Tapa 2 metros | Tapa 3 metros | Tapa Final | |
| 130x12x1,2 | TE10122 | TE10123 | ETF1060 |
|---|---|---|---|
| 180x12x1,2 | TE15122 | TE15123 | ETF1560 |
| 230x12x1,2 | TE20122 | TE20123 | ETF2060 |
| 330x12x1,2 | TE30122 | TE30123 | ETF3060 |
| 430x12x1,2 | TE40122 | TE40123 | ETF4060 |
| 530x12x1,2 | TE50122 | TE50123 | ETF5060 |
| 630x12x1,2 | TE60122 | TE60123 | ETF6060 |
Sujección mediante grapa GTE
Grapa GTE |
Código |
| Galvanizado electrolitico | GTEGE |
| Inoxidable 304 | GTEI4 |
| Curva 90 | Curva 60 | Curva 45 | |
| 100x60 | EC901060 | EC601060 | EC451060 |
|---|---|---|---|
| 150x60 | EC901560 | EC601560 | EC451560 |
| 200x60 | EC902060 | EC602060 | EC452060 |
| 250x60 | EC902560 | EC602560 | EC452560 |
| 300x60 | EC903060 | EC603060 | EC453060 |
| 400x60 | EC904060 | EC604060 | EC454060 |
| 500x60 | EC905060 | EC605060 | EC455060 |
| 600x60 | EC906060 | EC606060 | EC456060 |
Las curvas pueden llevar tapa.
Curvas redondas: PG y GC
Curvas poligonales: I304 e I316
Curva 90º
| Codo Interior | Codo Exterior | Paso de Cables | |
| 100x60 | ECI1060 | ECE1060 | EHV10 |
|---|---|---|---|
| 150x60 | ECI1560 | ECE1560 | EHV15 |
| 200x60 | ECI2060 | ECE2060 | EHV20 |
| 250x60 | ECI2560 | ECE2560 | EHV25 |
| 300x60 | ECI3060 | ECE3060 | EHV30 |
| 400x60 | ECI4060 | ECE4060 | EHV40 |
| 500x60 | ECI5060 | ECE5060 | EHV50 |
| 600x60 | ECI6060 | ECE6060 | EHV60 |
Las codos pueden llevar tapa.
Codos redondos: PG y GC
Codos poligonales: I304 e I316

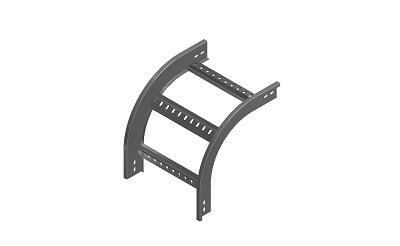

Codo Exterior

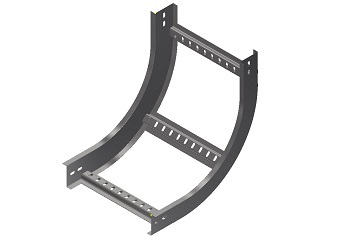

Codo Interior
| Te | |
| 100x60 | ET1060 |
|---|---|
| 150x60 | ET1560 |
| 200x60 | ET2060 |
| 250x60 | ET2560 |
| 300x60 | ET3060 |
| 400x60 | ET4060 |
| 500x60 | ET5060 |
| 600x60 | ET6060 |
El accesorio TE puede llevar tapa
TE redondas: PG y GC
TE poligonales: I304 e I316
| Cruz | |
| 100x60 | EK1060 |
|---|---|
| 150x60 | EK1560 |
| 200x60 | EK2060 |
| 250x60 | EK2560 |
| 300x60 | EK3060 |
| 400x60 | EK4060 |
| 500x60 | EK5060 |
| 600x60 | EK6060 |
El accesorio Cruz puede llevar tapa
TE redondas: PG y GC
TE poligonales: I304 e I316
| Unión PU | Unión Bisagra | |
| Ala 60 | PU60 | BV60 |
|---|---|---|
| . | . | |
| Grapa GA | GA | |
| Grapa GZ | GZ60 | |
| Grapa GM | GM6 |
PU60 BV60
Sujección Escalera-Soporte mediante:
GA GZ60
GM60
| DE - A (Altura Ala) | Reduc. Izquierdas | Reduc. Centrada | Reduc. Derechas |
| 300 - 150 (60) | ERI301560 | ERC301560 | ERD301560 |
|---|---|---|---|
| 300 - 200 (60) | ERI302060 | ERC302060 | ERD302060 |
| 400 - 200 (60) | ERI402060 | ERC402060 | ERD402060 |
| 400 - 250 (60) | ERI402560 | ERC402560 | ERD402560 |
| 500 - 200 (60) | ERI502060 | ERC502060 | ERD502060 |
| 500 - 300 (60) | ERI503060 | ERC503060 | ERD503060 |
| 600 - 300 (60) | ERI603060 | ERC603060 | ERD603060 |
| 600 - 400 (60) | ERI604060 | ERC604060 | ERD604060 |
Las reducciones pueden llevar tapa.
Reducción a Izquierda
Reducción centrada
Reducción a derecha
| H | Tabique Separador |
| Ala 60 | ETS60 |
|---|
