Bandeja Perforada B
Características
 |
 |

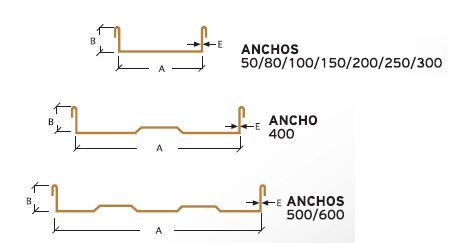

Tramo 2 metros | |
| 50x10x0,7 | 50 | 10 | B0510072 |
| 80x10x0,7 | 80 | 10 | B0810072 |
| 100x15x0,7 | 100 | 15 | B1015072 |
| 150x15x0,7 | 150 | 15 | B1515072 |
| 200x15x0,7 | 200 | 15 | B2015072 |
| 250x30x0,8 | 250 | 30 | B2530082 |
| 300x30x0,8 | 300 | 30 | B3030082 |
| 400x30x0,8 | 400 | 30 | B4030082 |
| 500x30x1 | 500 | 30 | B503012 |
| 600x30x1 | 600 | 30 | B603012 |
Acabados
| PreGalvanizado | Galvanizado Caliente | Inoxidable 304 | Inoxidable 316 |
| PG | GC | I4 | I6 |
Accesorios
| Tapa 2 metros | |
| 50x10x0,7 | TB0510072 |
|---|---|
| 80x10x0,7 | TB0810072 |
| 100x15x0,7 | TB1015072 |
| 150x15x0,7 | TB1515072 |
| 200x15x0,7 | TB2015072 |
| 250x15x0,8 | TB2515082 |
| 300x15x0,8 | TB3015082 |
| 400x15x0,8 | TB4015082 |
| 500x15x1 | TB501512 |
| 600x15x1 | TB601512 |
Sujección mediante grapa GTB (Inoxidable 304)
Ala de bandeja |
Código |
| 10 | - |
| 15 | - |
| 30 | GTB30 |
| Curva 90 | Curva 60 | Curva 45 | |
| 50x10x0,8 | BC900510 | BC600510 | BC450510 |
|---|---|---|---|
| 80x10x0,8 | BC900810 | BC600810 | BC450810 |
| 100x15x0,8 | BC901015 | BC601015 | BC451015 |
| 150x15x0,8 | BC901515 | BC601515 | BC451515 |
| 200x15x0,8 | BC902015 | BC602015 | BC452015 |
| 250x30x0,8 | BC902530 | BC602530 | BC452530 |
| 300x30x0,8 | BC903030 | BC603030 | BC453030 |
| 400x30x0,8 | BC904030 | BC604030 | BC454030 |
| 500x30x1 | BC905030 | BC605030 | BC455030 |
| 600x30x1 | BC906030 | BC606030 | BC456030 |
Las curvas pueden llevar tapa.
50 - 200 Curvas redondas.
250 - 600 Curvas poligonales.
Curva 90º
| Codo Interior | Codo Exterior | Codo Sin Pestaña | |
| 50x10x1 | BCI0510 | BCE0510 | BCVSP05 |
|---|---|---|---|
| 80x10x1 | BCI0810 | BCE0810 | BCVSP08 |
| 100x15x1 | BCI1015 | BCE1015 | BCVSP10 |
| 150x15x1 | BCI1515 | BCE1515 | BCVSP15 |
| 200x15x1 | BCI2015 | BCE2015 | BCVSP20 |
| 250x30x1 | BCI2530 | BCE2530 | BCVSP25 |
| 300x30x1 | BCI3030 | BCE3030 | BCVSP30 |
| 400x30x1 | BCI4030 | BCE4030 | BCVSP40 |
| 500x30x1 | BCI5030 | BCE5030 | BCVSP50 |
| 600x30x1 | BCI6030 | BCE6030 | BCVSP60 |
Las codos pueden llevar tapa.
Codo Exterior
Codo Interior
| Te | |
| 50x10x1 | BT0510 |
|---|---|
| 80x10x1 | BT0810 |
| 100x15x1 | BT1015 |
| 150x15x1 | BT1515 |
| 200x15x1 | BT2015 |
| 250x30x1 | BT2530 |
| 300x30x1 | BT3030 |
| 400x30x1 | BT4030 |
| 500x30x1 | BT5030 |
| 600x30x1 | BT6030 |
El accesorio TE puede llevar tapa.
| Cruz | |
| 50x10x1 | BK0510 |
|---|---|
| 80x10x1 | BK0810 |
| 100x15x1 | BK1015 |
| 150x15x1 | BK1515 |
| 200x15x1 | BK2015 |
| 250x30x1 | BK2530 |
| 300x30x1 | BK3030 |
| 400x30x1 | BK4030 |
| 500x30x1 | BK5030 |
| 600x30x1 | BK6030 |
El accesorio Cruz puede llevar tapa.
| Unión | |
| Ala 10 | BG10 |
|---|---|
| Ala 15 | BG15 |
| Ala 30 | BG30 |
| - | - |
| Ala 15 | BGT15 |
| Ala 30 | BGT30 |
BG
BGT
(para bandeja y accesorios con tapa)
| DE - A (Altura Ala) | Reduc. Izquierda | Reduc. Centrada | Reduc. Derecha |
| 200 - 100 (10) | BRI201010 | BRC201010 | BRD201010 |
|---|---|---|---|
| 250 - 150 (10) | BRI251510 | BRC251510 | BRD251510 |
| 300 - 150 (15) | BRI301515 | BRC301515 | BRD301515 |
| 300 - 250 (15) | BRI302515 | BRC302515 | BRD302515 |
| 400 - 200 (15) | BRI402015 | BRC402015 | BRD402015 |
| 400 - 250 (30) | BRI402530 | BRC402530 | BRD402530 |
| 500 - 200 (30) | BRI502030 | BRC502030 | BRD502030 |
| 500 - 300 (30) | BRI503030 | BRC503030 | BRD503030 |
| 600 - 300 (30) | BRI603030 | BRC603030 | BRD603030 |
| 600 - 400 (30) | BRI604030 | BRC604030 | BRD604030 |
Las reducciones pueden llevar tapa.
Reducción a Izquierda
Reducción centrada
Reducción a derecha
| H | TABIQUE SEPARADOR |
|---|---|
| Ala 30 | BTS3008 |
| - | - |
| H | DESVÍO EN T |
| Ala 10 | BDT10 |
| Ala 15 | BDT15 |
| Ala 30 | BDT30 |
Tabique separador
Desvío en T
¿No encuentras lo que necesitas?
Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.
